Funktion, Vorteile und Einsatzgebiete
Eine Kugelgewindemutter mit Verzahnung ermöglicht die direkte Drehmomentübertragung auf die Mutter und erweitert damit die Einsatzmöglichkeiten von Kugelgewindetrieben in modernen Antriebssystemen.
Was ist ein Kugelgewindetrieb?
Kugelgewindetriebe gehören zu den zentralen Komponenten moderner Linearachsen. Sie wandeln eine Drehbewegung mit hoher Effizienz und Genauigkeit in eine lineare Bewegung um.
Ein Kugelgewindetrieb besteht im Wesentlichen aus folgenden Komponenten:
- Gewindespindel
- Kugelgewindemutter
- sowie den umlaufenden Kugeln inklusive Rückführungssystem (Kugelrücklauf).
Die Kugeln laufen zwischen Spindel und Mutter in den Gewindegängen und ermöglichen eine reibungsarme Kraftübertragung durch Rollreibung.
KGT-Mutter mit Verzahnung
Neben der klassischen Bauform existieren konstruktive Varianten, bei denen die Kugelgewindemutter zusätzlich mit einer Verzahnung versehen ist. Diese Lösung ermöglicht eine direkte Drehmomentübertragung auf die Mutter – ohne weitere Schnittstelle, welche ein Ungenauigkeit in das System bringen könnte. Damit erweitert sie die Integrationsmöglichkeiten des Gewindetriebs in komplexe Antriebskonzepte.
Welche Vorteile bieten KGT-Muttern mit Verzahnung?
Gerade bei langen Achsen im Werkzeugmaschinenbau, in der Automatisierungstechnik oder im Sondermaschinenbau bietet diese Bauform Vorteile – insbesondere dann, wenn der Antrieb konstruktiv nicht über die Spindel erfolgen soll.
Wesentliche Vorteile im Überblick:
- Direkte Drehmomentübertragung auf die Mutter ohne zusätzliche Schnittstellen
- Reduzierte Systemkomplexität im Antriebsstrang
- Höhere Systemsteifigkeit durch weniger Übergänge
- Kompakte Bauweise bei gleichzeitig hoher Leistungsfähigkeit
- Verbesserte Integrationsmöglichkeiten in komplexen Antriebskonzepten
Grundprinzip KGT-Mutter mit Verzahnung
Bei einer verzahnten KGT-Mutter wird eine Zahngeometrie in den Außenumfang der Mutter integriert, um Drehmoment formschlüssig einzuleiten.
Die Verzahnung ermöglicht die direkte Kopplung an unterschiedliche Antriebselemente, zum Beispiel:
- Stirnradantriebe
- Zahnriemenantriebe
- Planetengetriebe
- synchronisierte Antriebe mehrerer Linearachsen
Dadurch wird die KGT-Mutter selbst zum aktiven Element der Drehmomentübertragung innerhalb des Antriebssystems.

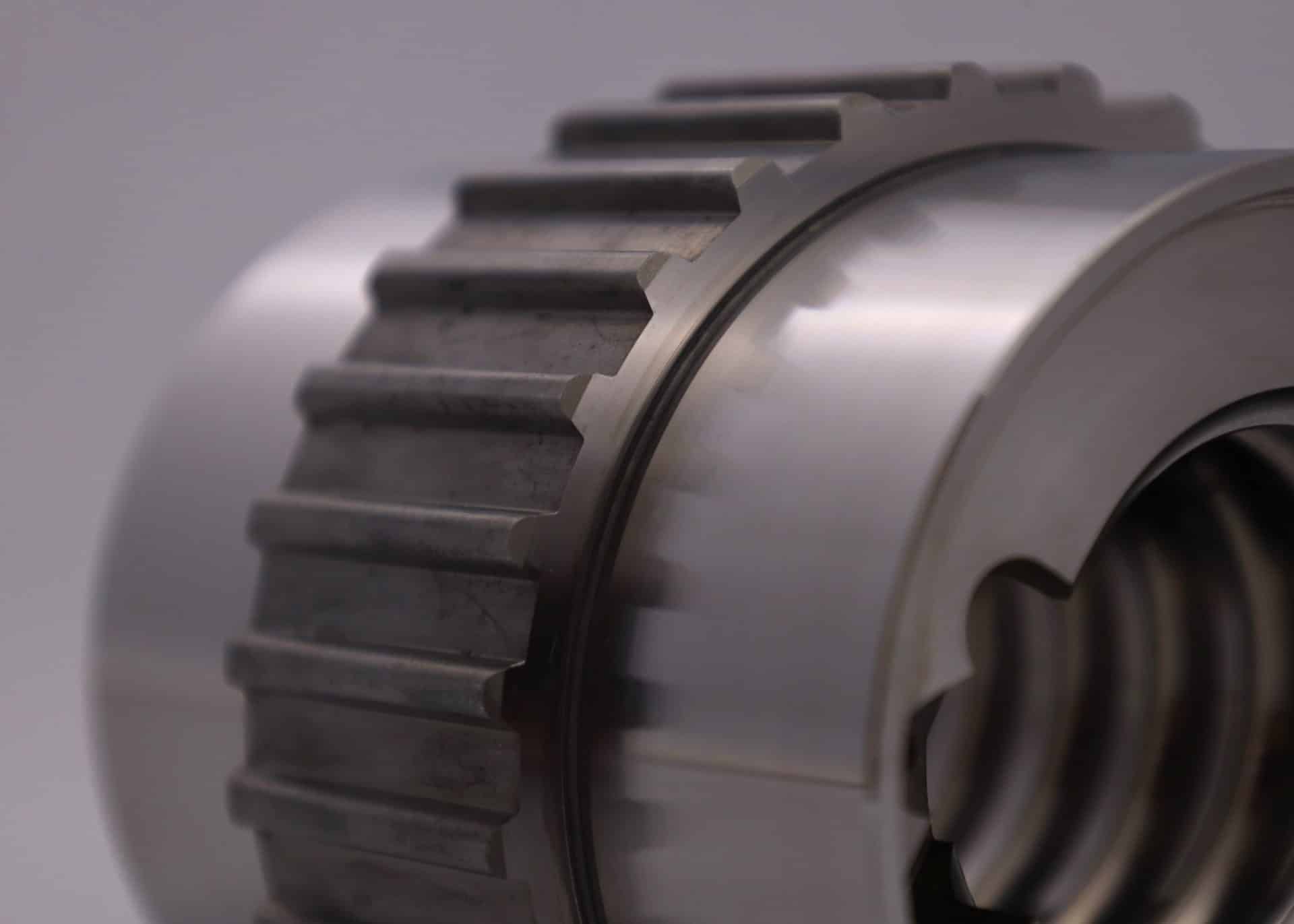

Verzahnung für Zahnriemenantriebe auf einer Kugelgewindemutter
Verzahnungsarten
Die Auswahl der geeigneten Verzahnungsform erfolgt anwendungsabhängig. Entscheidende Einflussgrößen sind zum Beispiel:
- Bauraum
- Erforderliches Drehmoment
- Laufruhe
- Wirtschaftliche Aspekte der Fertigung

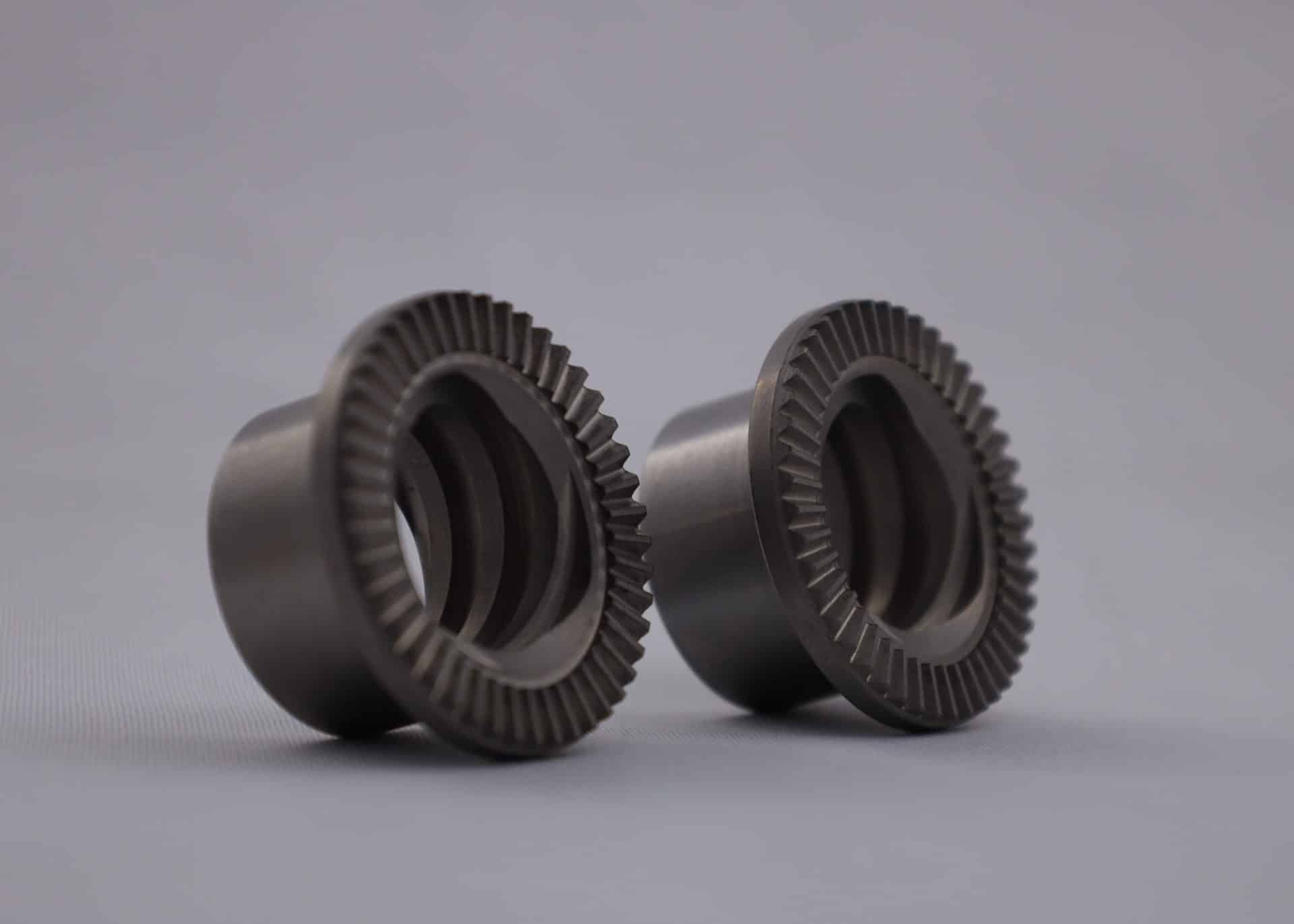

Stirnverzahnung (Geradverzahnung) Beispielhaft auf einer Trapezmutter
Stirnverzahnung (Geradverzahnung)
Die Stirnverzahnung ist die am häufigsten eingesetzte und konstruktiv einfachste Variante. Dabei verlaufen die Zähne parallel zur Achse der Mutter. Diese Ausführung eignet sich besonders für Anwendungen mit moderaten Drehzahlen und hohen Drehmomenten.
Typische Merkmale von KGT-Muttern mit Stirnverzahnung:
- hohe Tragfähigkeit
- robuste Kraftübertragung
- vergleichsweise einfache Herstellung
Ein möglicher Nachteil ist eine erhöhte Geräuschentwicklung bei höheren Drehzahlen.
Verzahnung für Zahnriemenantriebe
Für den Einsatz mit Zahnriemen werden spezifische Profil-Geometrien eingesetzt, beispielsweise AT-Profilverzahnung gemäß DIN-Normen. Diese ermöglichen eine spielfreie, kraftschlüssige Übertragung und eignen sich besonders für dynamische Anwendungen.
Solche Lösungen werden häufig eingesetzt, wenn:
- Größere Achsabstände überbrückt werden müssen
- Mehrere Achsen synchronisiert werden
- Eine entkoppelte Antriebseinheit gewünscht ist
Konstruktive Anforderungen
Die Integration einer Verzahnung in eine KGT-Mutter stellt erhöhte Anforderungen an Konstruktion und Fertigung.
Besonders relevant sind:
- Koaxialität zwischen Verzahnung und Kugelgewindelaufbahn
- Rundlaufgenauigkeit der Verzahnung
- Geeignete Werkstoff- und Wärmebehandlung zur Verschleißminimierung
- Dimensionierung der Zahnflanken für das erforderliche Drehmoment
Zusätzlich muss sichergestellt werden, dass die Verzahnung keine negativen Auswirkungen auf die Steifigkeit der Mutter oder auf den Kugelrücklauf hat.
Nahaufnahme Zahnriemenantrieb
Typische Einsatzgebiete
KGT-Muttern mit Verzahnung kommen vor allem in Anwendungen zum Einsatz, bei denen die Mutter angetrieben werden muss und kompakte Bauformen und eine direkte Kraftübertragung gefragt sind.
- Ein typisches Beispiel sind lange Achsen in Werkzeugmaschinen, in denen Achsbewegungen benötigt werden und der Bauraum oft begrenzt ist.
- Auch im Bereich der Automatisierungsanlagen und in Handling-Systemen werden solche Lösungen eingesetzt. Dort ermöglichen verzahnte Muttern eine direkte Kopplung an Getrieben oder Zahnriemenantriebe und tragen so zu einer effizienten Konstruktion der Linearachsen bei.
- Darüber hinaus finden KGT-Muttern mit Verzahnung Anwendung in Sondermaschinen, bei denen individuelle Antriebskonzepte realisiert werden müssen. Gerade bei kundenspezifischen Lösungen bietet die Verzahnung zusätzliche Freiheitsgrade in der Konstruktion.
Fazit
Die KGT-Mutter mit Verzahnung erweitert das klassische Kugelgewindetrieb-Konzept um eine direkte Schnittstelle zur Drehmomentübertragung.
Dadurch lassen sich kompakte, integrierte und anwendungsspezifische Antriebslösungen realisieren. Gleichzeitig bleiben die grundlegenden Vorteile des Kugelgewindetriebs erhalten: hohe Effizienz, geringe Reibung und lange Lebensdauer.
Damit ist die verzahnte KGT-Mutter eine leistungsfähige Lösung für moderne Maschinenkonzepte mit hohen Anforderungen an Präzision und Integration.
