Trapezgewindetechnik
Zuverlässig und robust
Trapezgewindespindel für kraftvolle Linearbewegungen
Trapezgewindespindeln überzeugen durch ihre hohe Belastbarkeit, Laufruhe und Wirtschaftlichkeit. Sie sind die ideale Lösung für Anwendungen mit hohen Axialkräften, moderaten Drehzahlen und langen Standzeiten.

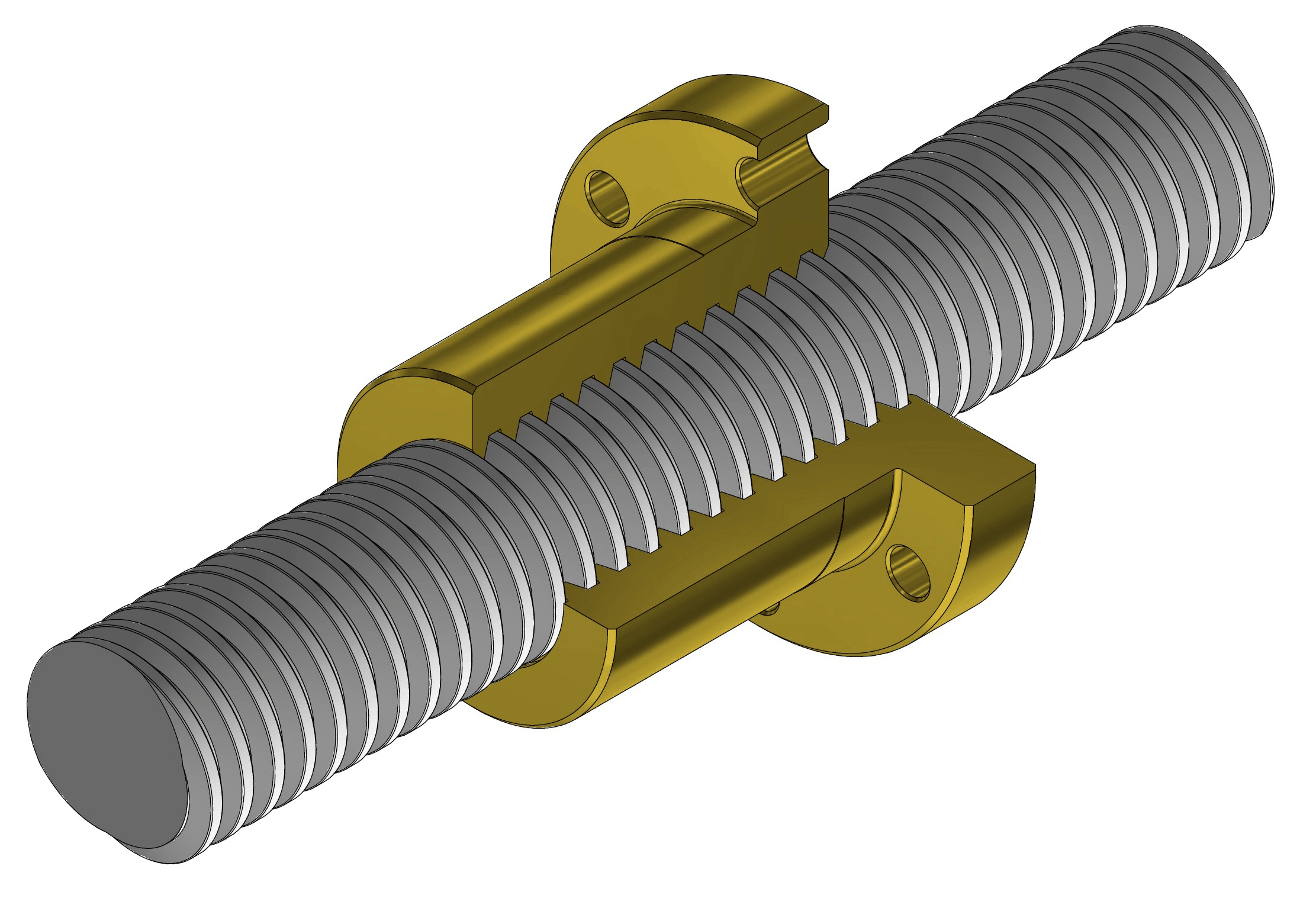

Funktionsprinzip: Von Drehung zu Translation
Das Herzstück jedes Trapezgewindetriebes liegt in der effektiven Umsetzung von Rotationsbewegung in eine exakt kontrollierbare Längsbewegung. Pro Gewindesteigung wird die Mutter um eine definierte Strecke entlang der Spindelachse bewegt, was eine direkte, zuverlässige Positionierung selbst bei schweren Lasten ermöglicht. Im Gegensatz zu Rollensystemen basiert die Kraftübertragung hier auf Gleitreibung, was einen entscheidenden Vorteil für sicherheitskritische Stellantriebe und langlebige Positionierhalter bietet.
Aufbau und Materialien
Eine Trapezgewindespindel wird meist aus hochfestem Vergütungsstahl gefertigt, wobei spezielle Edelstahlvarianten für den Einsatz in korrosiven Umgebungen zur Verfügung stehen.

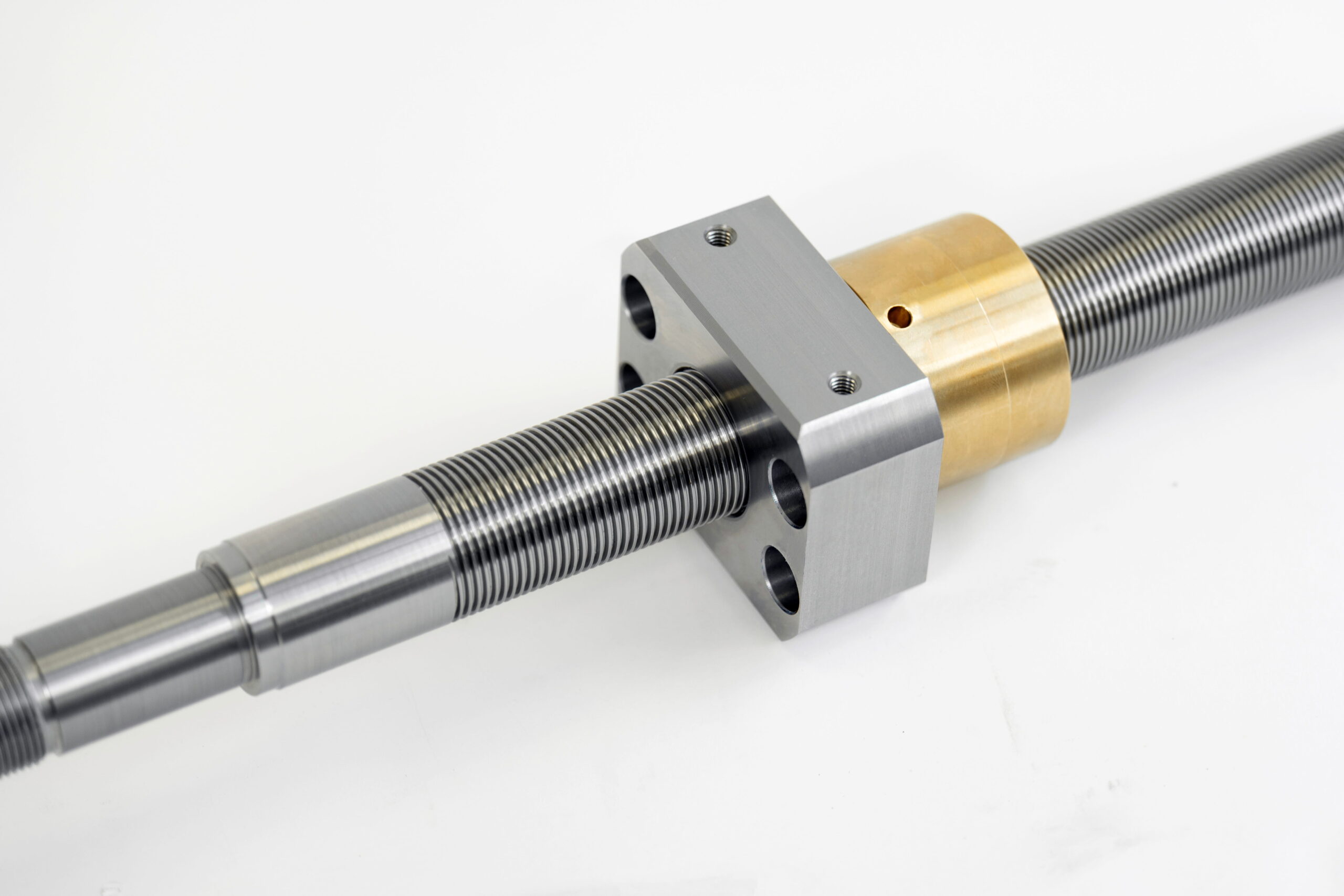

Für die Muttern werden verschiedene Werkstoffe verwendet:
Bronze punktet durch hervorragende Notlaufeigenschaften, robuste Stahlausführungen hingegen, sind ideal für hohe Spannkräfte. Moderne Kunststoffmuttern ermöglichen wartungsfreie Trockenläufe, was sich perfekt für hygienerelevanten Bereichen oder empfindlichen Endprodukten eignet.
Herstellungsverfahren für Spindeln
Die Produktion von Trapezgewindespindeln erfolgt, je nach Anforderungen, über drei Hauptmethoden. Durch Rollen entsteht ein widerstandfähiges Gewinde mit optimalem Faserverlauf. Das Wirbelverfahren erzeugt eine glatte Oberfläche und schafft spezielle Schmiertaschen, die die Lebensdauer steigern. Für höchste Präzision kommt der Gewindeschliff zum Einsatz – ideal für Anwendungen, bei denen millimetergenaue Bewegungsabläufe und extreme Belastbarkeit gefordert sind.
Wirkungsgrad und Reibung
Die technische Effizienz eines Trapezgewindetriebs hängt direkt vom verwendeten Materialpaar und der Oberflächenqualität ab. Typische Reibungswerte liegen zwischen 0,1 und 0,2. Trotz des daraus resultierenden geringen Wirkungsgrads (ca. 67 – 82 %) sorgt die hohe Flächenpressung für zuverlässige Kraftumsetzung und zugleich für die wichtige Selbsthemmung, welche bei vielen Industrieanwendungen Sicherheit garantiert.

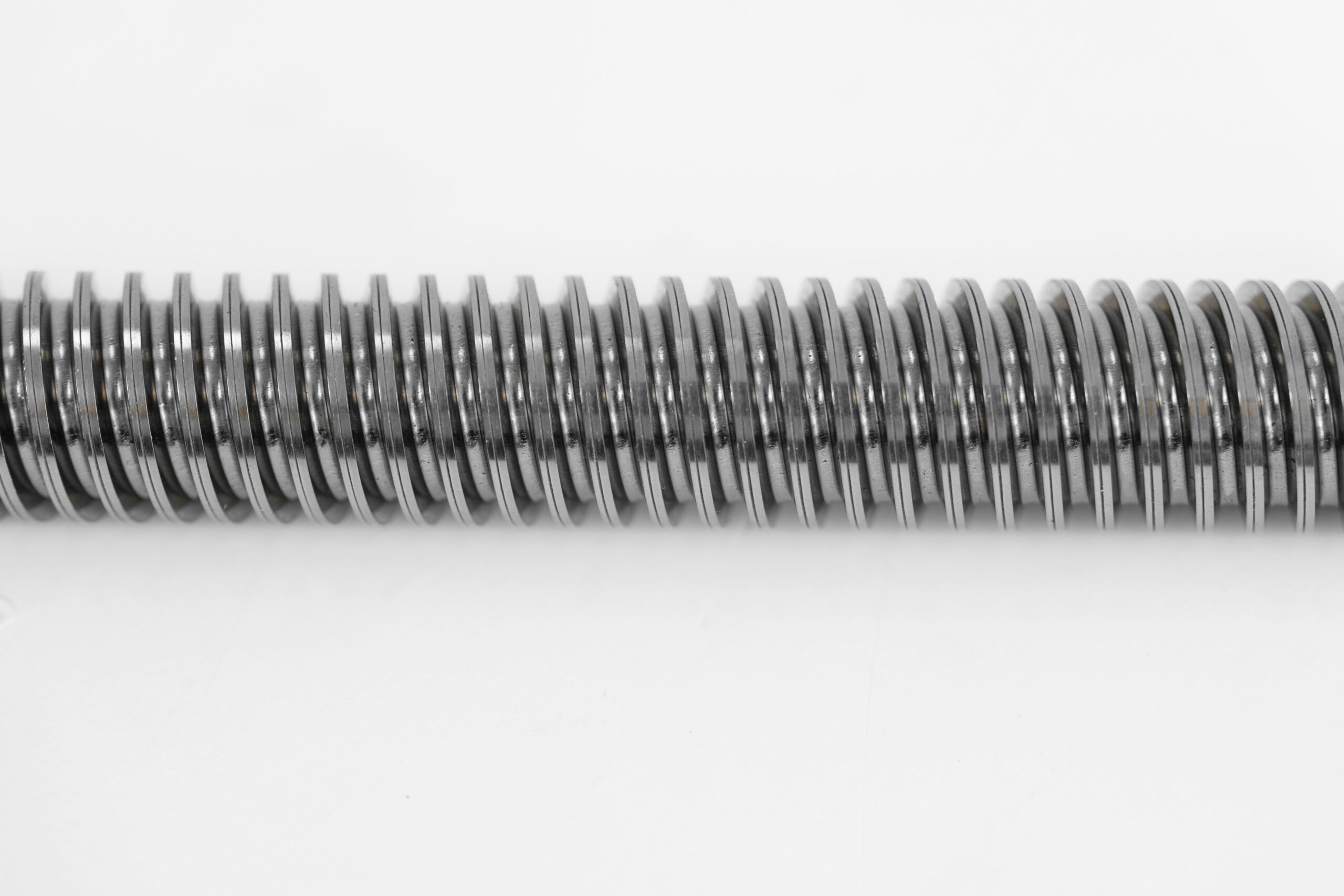

Selbsthemmung: Sicherheit im Betrieb
Das Herzstück jedes Trapezgewindetriebes liegt in der effektiven Umsetzung von Rotationsbewegung in eine exakt kontrollierbare Längsbewegung. Pro Gewindesteigung wird die Mutter um eine definierte Strecke entlang der Spindelachse bewegt, was eine direkte, zuverlässige Positionierung selbst bei schweren Lasten ermöglicht. Im Gegensatz zu Rollensystemen basiert die Kraftübertragung hier auf Gleitreibung, was einen entscheidenden Vorteil für sicherheitskritische Stellantriebe und langlebige Positionierhalter bietet.
Varianten und Einsatzgebiete
Eingängige Trapezgewindetriebe bieten maximale Sicherung gegen ungewolltes Nachgeben unter Last, während mehrgängige Ausführungen für schnellere Bewegungsprozesse optimiert sind, allerdings weniger Selbsthemmung ermöglichen. Die Wahl des Mutterwerkstoffes bestimmt zusätzlich den Wartungsaufwand und die Betriebsbedingungen: Kunststoffmuttern für Trockenlauf, Bronzemuttern für klassische Fett- oder Ölschmierung und Stahlausführungen für Spezialvorrichtungen mit hohen Kräften.
Wartung und Schmierung
Die Lebensdauer eines Trapezgewindetriebs hängt maßgeblich von der richtigen Schmierung ab. Bei klassischer Ölschmierung werden konstante Hochleistungen erzielt, mit modernen Fetten (Lithium, MoS₂) ist auch ein wartungsarmer Betrieb gewährleistet. Trockenlaufmuttern aus Hochleistungskunststoffen erfordern nur ein Minimum n Pflege und sind besonders im Lebensmittelbereich oder in sensiblen Fertigungsprozessen gefragt.
Vergleich: Trapez- und Kugelgewindetriebe
| Merkmal | Kugelgewindetrieb | Trapezgewindetrieb |
|---|---|---|
| Wirkungsgrad | Bis 98 % | ca. 20-45 % |
| Axialspiel | Spiel vermeidbar durch Vorspannung | Kann mehrere Zehntel mm betragen (reduzierbar durch Doppelmutter) |
| Dynamik | Hohe Verfahrgeschwindigkeiten und Beschleunigungen möglich | Geeignet für niedrige bis mittlere Geschwindigkeiten |
| Tragfähigkeit | Hoch, gleichmäßige Kraftverteilung über Kugeln | Sehr gut für statische Lasten |
| Selbsthemmung | Nein, externe Bremsen sind bei vertikalen Lasten erforderlich | Ja, bei kleinen Steigungen |
| Positioniergenauigkeit | Sehr hoch (Mikrometerbereich) | Mittel |
| Lebensdauer / Verschleiß | Sehr langlebig durch reibungsarme Rollenbewegung | Höherer Verschleiß durch Gleitreibung |
| Geräuschentwicklung | Leise und ruckfrei | Höher, besonders bei hohen Geschwindigkeiten |
Normen und technische Vorgaben
Trapezgewindetriebe werden nach DIN 103 sowie ISO-Normen 2901 bis 2904 gefertigt. Damit sind eine gleichbleibende hohe Präzision, optimale Passungen und internationale Austauschbarkeit garantiert. Die Kenntnis dieser Normen ermöglicht es, auch höchstem technischen Niveau zu konstruieren, zu fertigen und auf entsprechende Anforderungen individuell einzugehen.
