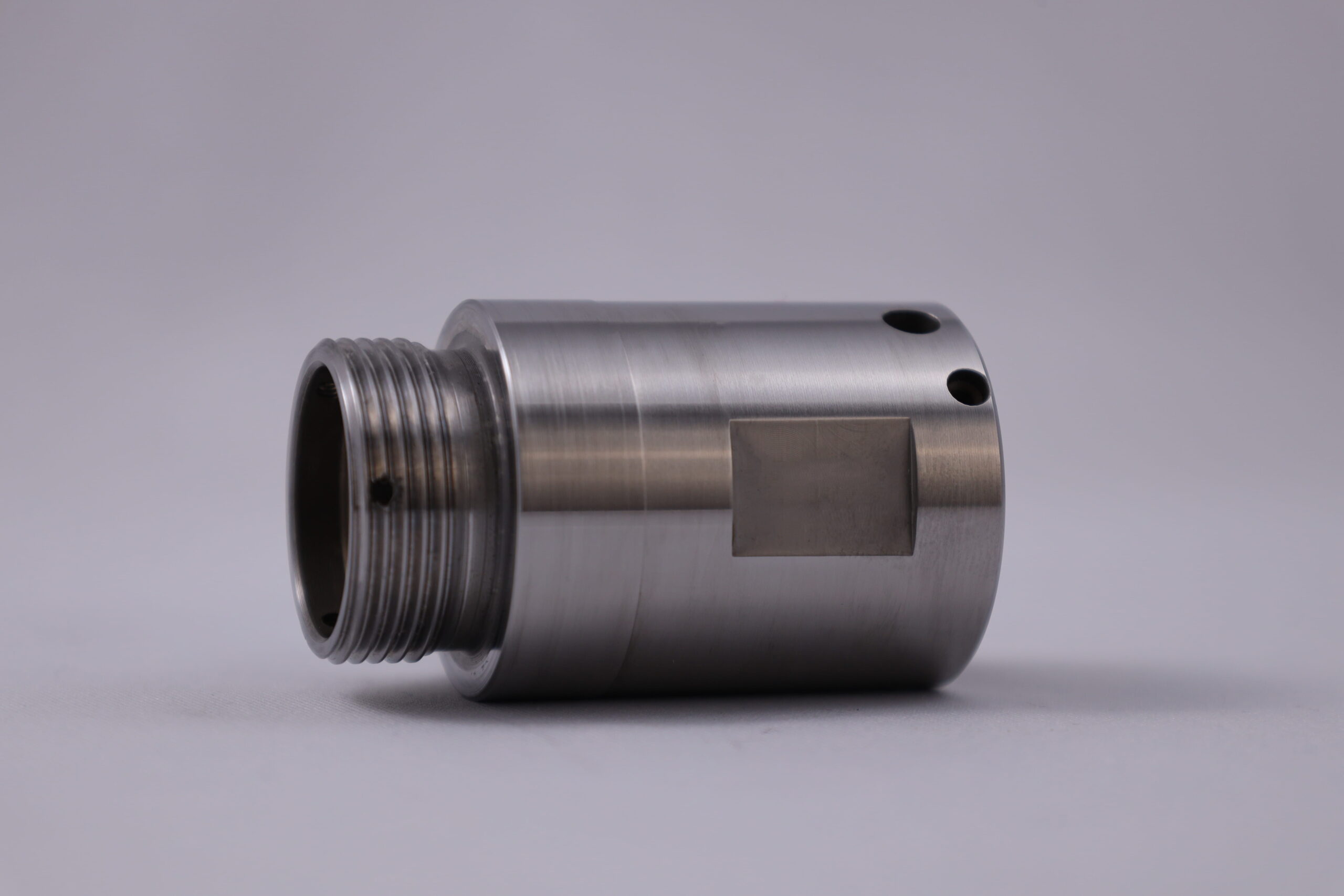

Einschraubmutter
Kompakte Bauweise
Spielfrei und präzise positioniert
Die Einschraubmutter ist eine kompakte Zylindermutter mit metrischem Außengewinde, welche eine einfache axiale Befestigung in Gehäusen oder Bohrungen ermöglicht. Sie kann spielfrei oder mit definierter Vorspannung geliefert werden, wodurch Steifigkeit und Positioniergenauigkeit deutlich erhöht werden.

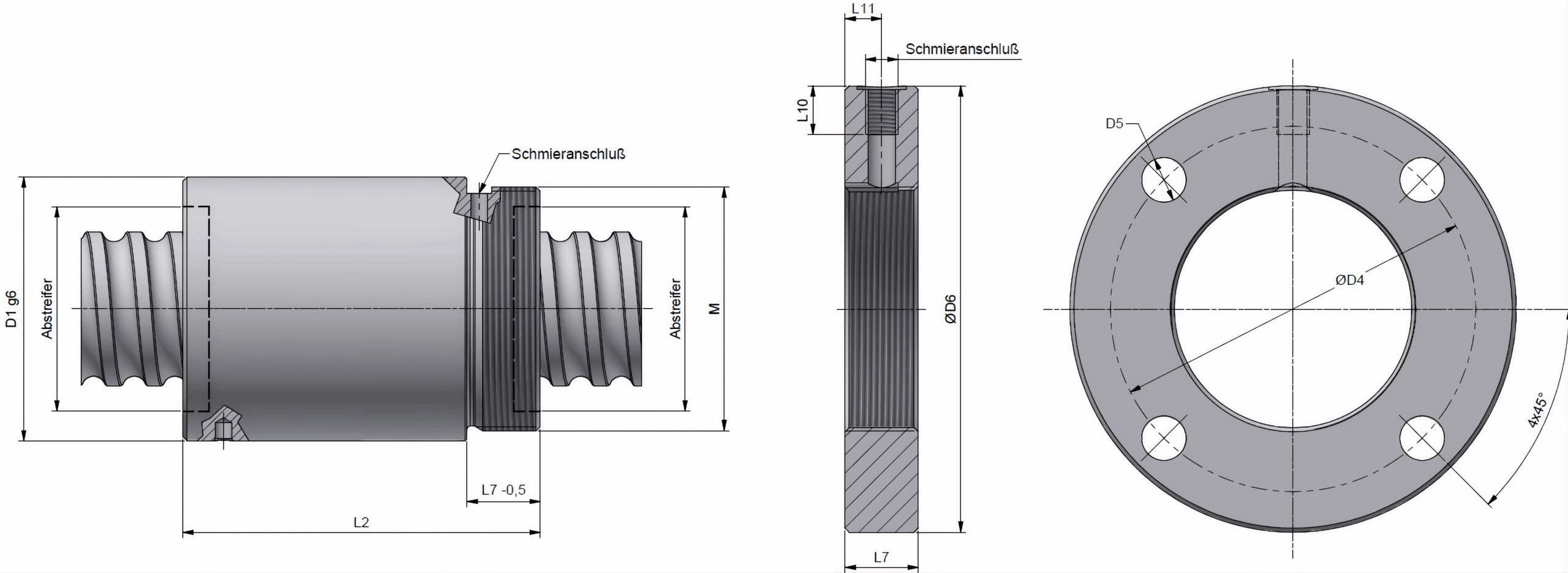

| Nenn-Ø | Steigung | Spindel-Ø h6 | Kugel-Ø Dw | Anzahl Umläufe i | cdyn. [kN] | cstat. [kN] | Zentr-Ø D1h7 | Flansch-Ø D6 | Teilkr-Ø D4 | Gesamtlänge L2 | Flanschbreite L7 | Kern-Ø | Anz. Montagebohrungen | Bohr-Ø D5 | Gewindetiefe L10 | Abstand Schmierung L11 | Schmieranschluss | Gewinde M | Statische axiale Steifigkeit bei Vorspannung 5% von Cdyn [N/µm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 5 | 16 | 3.175 | 3 | 11.71 | 16.09 | 32 | 60 | 45 | 42 | 12 | 14 | 4 | 6 | 8 | 6 | M6 | M26x1,5 | 209.66 |
| 20 | 5 | 20 | 3.175 | 4 | 17.09 | 27.89 | 40 | 70 | 55 | 52 | 12 | 17.3 | 4 | 7 | 8 | 6 | M6 | M35X1,5 | 337.62 |
| 20 | 10 | 20 | 4.5 | 3 | 20.57 | 28.93 | 40 | 70 | 55 | 65 | 12 | 16.4 | 4 | 7 | 8 | 6 | M6 | M35x1,5 | 273.36 |
| 25 | 5 | 24 | 3.5 | 5 | 25.94 | 46.813 | 45 | 84 | 65 | 60 | 15 | 20.9 | 4 | 9 | 8 | 7.5 | M6 | M40x1,5 | 490.43 |
| 25 | 10 | 24 | 3.5 | 3 | 16.18 | 26.65 | 45 | 84 | 65 | 60 | 12 | 20.9 | 4 | 9 | 8 | 6 | M6 | M40x1,5 | 299.38 |
| 32 | 5 | 30 | 3.5 | 5 | 28.65 | 58.86 | 52 | 90 | 72 | 60 | 15 | 26.9 | 4 | 9 | 8 | 7.5 | M6 | M48x1,5 | 573.8 |
| 32 | 10 | 30 | 6.35 | 4 | 51.83 | 83.03 | 56 | 100 | 80 | 80 | 15 | 25 | 4 | 11 | 8 | 7.5 | M6 | M52x1,5 | 523.23 |
| 40 | 5 | 38 | 3.5 | 6 | 37.25 | 91.46 | 65 | 110 | 90 | 70 | 18 | 34.9 | 4 | 11 | 10 | 9 | M8x1 | M60x1,5 | 815.3 |
| 40 | 10 | 38 | 6.35 | 4 | 58.43 | 106.83 | 65 | 110 | 90 | 88 | 18 | 33 | 4 | 11 | 10 | 9 | M8x1 | M60x1,5 | 631.71 |
| 40 | 20 | 38 | 6.35 | 2 | 30.24 | 48.5 | 65 | 110 | 90 | 88 | 18 | 33 | 4 | 11 | 10 | 9 | M8x1 | M60x1,5 | 305.27 |
| 40 | 30 | 38 | 6.35 | 2 | 29.95 | 49.19 | 65 | 110 | 90 | 100 | 18 | 33 | 4 | 11 | 10 | 9 | M8x1 | M60x1,5 | 313.05 |
| 50 | 10 | 48 | 7.5 | 5 | 109.96 | 225.74 | 80 | 135 | 110 | 100 | 20 | 40.8 | 4 | 14 | 10 | 10 | M8x1 | M75x1,5 | 1027.8 |
| 50 | 20 | 48 | 7.5 | 3 | 68.56 | 129.86 | 80 | 135 | 110 | 114 | 20 | 40.8 | 4 | 14 | 10 | 10 | M8x1 | M75x1,5 | 633.38 |
| 63 | 10 | 60 | 7.5 | 6 | 143.62 | 346.58 | 95 | 150 | 125 | 120 | 20 | 52.8 | 4 | 14 | 10 | 10 | M8x1 | M90x1,5 | 1440.87 |
| 63 | 20 | 60 | 8 | 4 | 109.15 | 242.18 | 95 | 150 | 125 | 138 | 20 | 53.3 | 4 | 14 | 10 | 10 | M8x1 | M90x1,5 | 1030.3 |
| 63 | 40 | 60 | 8 | 2 | 56.28 | 109.83 | 95 | 150 | 125 | 138 | 20 | 53.3 | 4 | 14 | 10 | 10 | M8x1 | M90x1,5 | 496.7 |
