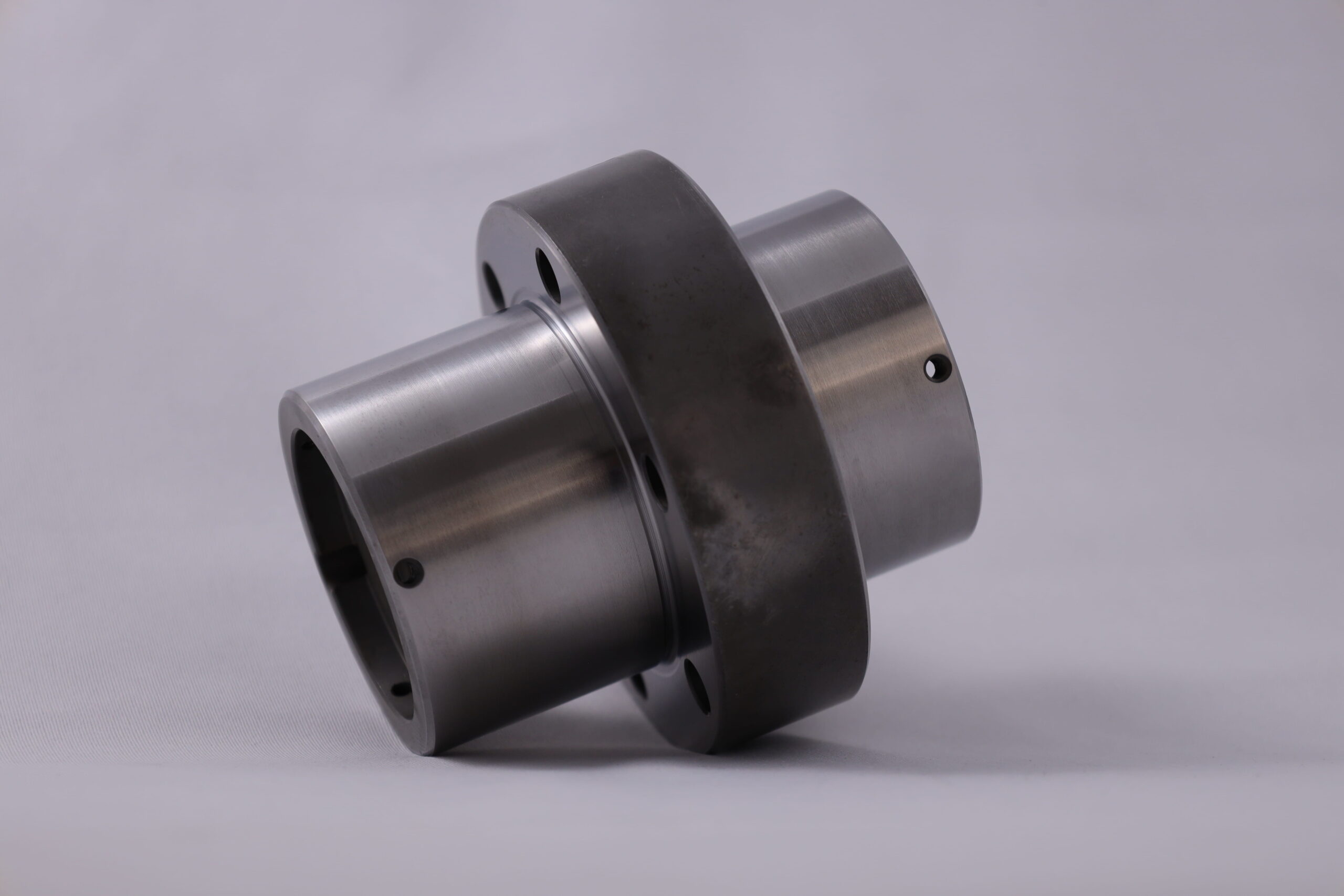

Mittelflanschmutter
Mehr Steifigkeit und Präzision
Zentrale Kraftübertragung
Durch die zentrale Flanschlage wird die Kraft symmetrisch und direkt auf die Mutter übertragen, wodurch Torsions- und Biegebelastungen deutlich reduziert werden. Dies führt zu einer höheren Gesamtsteifigkeit des Kugelgewindetriebs und verbessert die Positioniergenauigkeit nachhaltig.

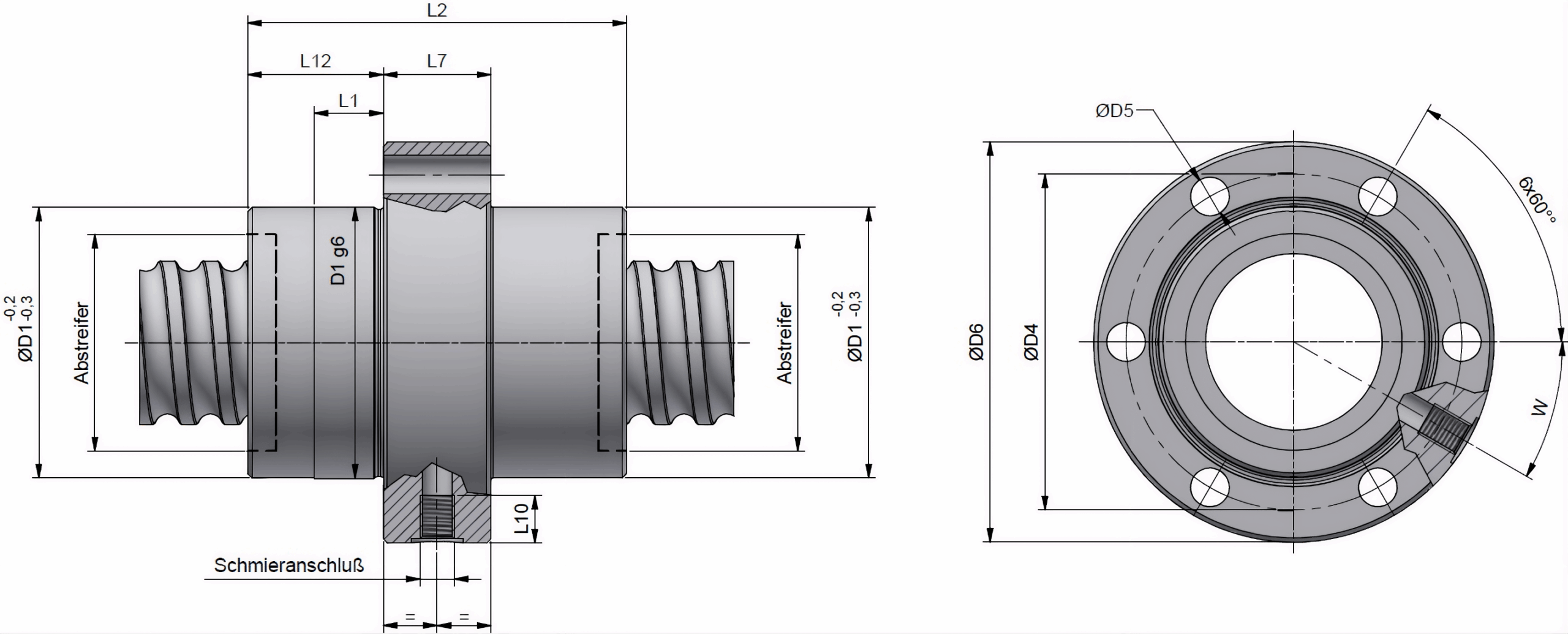

| Nenn-Ø | Steigung | Spindel-Ø h6 | Kugel-Ø Dw | Anzahl Umläufe i | cdyn. [kN] | cstat. [kN] | Zentr-Ø D1g6 | Flansch-Ø D6 | Teilkr-Ø D4 | Gesamtlänge L2 | Flanschbreite L7 | Kern-Ø | Anz. Montagebohrungen | Bohr-Ø D5 | Flanschbreite L7 | Winkel W | Gew.tiefe L10 | Ansatzlänge L12 | Schmieranschluss D7 | Statische axiale Steifigkeit bei Vorspannung 5% von Cdyn [N/µm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 10 | 16 | 2.38 | 3 | 7.97 | 12.19 | 33 | 58 | 45 | 45 | 15 | 14 | 6x60° | 6.6 | 15 | 40 | 8 | 15 | M6 | 208.15 |
| 16 | 16 | 16 | 2.38 | 2 | 5.32 | 7.64 | 33 | 58 | 45 | 55 | 15 | 14 | 6x60° | 6.6 | 15 | 40 | 8 | 20 | M6 | 134.23 |
| 20 | 10 | 20 | 3.175 | 4 | 17 | 27.65 | 38 | 63 | 50 | 64 | 20 | 17.2 | 6x60° | 6.6 | 20 | 30 | 8 | 22 | M6 | 344.57 |
| 20 | 20 | 20 | 3.175 | 2 | 8.66 | 12.82 | 38 | 63 | 50 | 64 | 20 | 17.2 | 6x60° | 6.6 | 20 | 30 | 8 | 22 | M6 | 167.37 |
| 25 | 20 | 24 | 4.5 | 3 | 22.35 | 34.51 | 48 | 73 | 60 | 90 | 25 | 20.4 | 6x60° | 6.6 | 25 | 42 | 8 | 32.5 | M6 | 318.47 |
| 25 | 25 | 24 | 4.5 | 2 | 15.02 | 21.91 | 48 | 73 | 60 | 80 | 25 | 20.4 | 6x60° | 6.6 | 25 | 42 | 8 | 27.5 | M6 | 199.51 |
| 32 | 20 | 30 | 6.35 | 3 | 39.36 | 60.28 | 56 | 80 | 68 | 88 | 20 | 25 | 6x60° | 6.6 | 20 | 30 | 8 | 34 | M6 | 398.1 |
| 32 | 32 | 30 | 6.35 | 2 | 26.24 | 37.61 | 56 | 80 | 68 | 92 | 20 | 25 | 6x60° | 6.6 | 20 | 30 | 8 | 36 | M6 | 244.02 |
| 40 | 20 | 38 | 6.35 | 3 | 44.53 | 77.89 | 63 | 95 | 78 | 88 | 25 | 33 | 6x60° | 9 | 25 | 30 | 10 | 31.5 | M8x1 | 471.92 |
| 40 | 40 | 38 | 6.35 | 2 | 29.55 | 48.17 | 72 | 110 | 90 | 113 | 40 | 33 | 6x60° | 11 | 40 | 41 | 10 | 36.5 | M8x1 | 304.27 |
| 50 | 20 | 48 | 9.52 | 3 | 94.76 | 165.09 | 85 | 125 | 105 | 92 | 30 | 40.3 | 6x60° | 11 | 30 | 30 | 10 | 31 | M8x1 | 646.08 |
| 50 | 40 | 48 | 9.52 | 2 | 63.42 | 102.63 | 85 | 125 | 105 | 113 | 30 | 40.3 | 6x60° | 11 | 30 | 30 | 10 | 41.5 | M8x1 | 427.9 |
| 63 | 40 | 60 | 9.52 | 2 | 71.26 | 131.61 | 95 | 140 | 118 | 120 | 30 | 52.3 | 6x60° | 14 | 30 | 20 | 10 | 45 | M8x1 | 509.61 |
| 63 | 50 | 60 | 9.52 | 2 | 70.75 | 130.14 | 95 | 140 | 118 | 140 | 30 | 52.3 | 6x60° | 14 | 30 | 20 | 10 | 55 | M8x1 | 503.4 |
| 80 | 40 | 80 | 12.7 | 2 | 120.2 | 236.26 | 125 | 180 | 152 | 133 | 30 | 69.5 | 6x60° | 18 | 30 | 30 | 10 | 51.5 | M8x1 | 667.9 |
| 80 | 60 | 80 | 12.7 | 2 | 119.11 | 232.89 | 125 | 180 | 152 | 165 | 30 | 69.5 | 6x60° | 18 | 30 | 30 | 10 | 67.5 | M8x1 | 662.85 |
