Präzision unter Spannung
2-Punkt- und 4-Punkt-Kontaktpunkt
Wer hohe Positioniergenauigkeit, Spielfreiheit und Laufruhe in seinen Maschinen erreichen will, kommt an vorgespannten Kugelgewindetrieben nicht vorbei. Besonders in der Automatisierungstechnik, Robotik und CNC-Bearbeitung spielt die Vorspannung der Mutter eine entscheidende Rolle. Doch welche Varianten gibt es und wann ist ein 2-Punkt- oder 4-Punkt-Vorspannung sinnvoll?
Warum Vorspannung?
Bei einem Kugelgewindetrieb wandeln Spindeln und Mutter eine Drehbewegung in eine lineare Bewegung um. Zwischen beiden liegen Kugeln, die Kräfte übertragen. Dabei entsteht, wie bei jedem Wälzkörper, ein minimales Umkehrspiel (Backlash).
Dieses Spiel kann in vielen Präzisionsanwendungen unerwünscht sein, etwa beim Fräsen oder Positionieren von Werkzeugachsen.
Die Vorspannung eliminiert dieses Spiel, indem zwischen Spindel und Mutter eine gezielte axiale Kraft aufgebracht wird. Dadurch werden Kugeln und Laufbahnen leicht elastisch verformt, sodass kein Spiel mehr vorhanden ist und die Bewegung spielfrei und präzise wird.
2-Punkt-Vorspannung: Der Klassiker für Präzision
Bei der 2-Punkt-Vorspannung erfolgt die Belastung der Kugeln an zwei Kontaktpunkten, welche in der Regel gegenüberliegend sind. Sie wird häufig durch die Kombination zweier geteilter Mutternhälften erreicht, die über Distanzringe oder Federscheiben gegeneinander verspannt sind.
Vorteile:
- Gute Dämpfungseigenschaften
- Hohe Steifigkeit und Spielfreiheit
- Bewährte, kosteneffiziente Lösung
- Ideal für lineare Achsen mit wechselnden Belastungsrichtungen
Nachteile
- Etwas höherer Montageaufwand
- Leicht erhöhte Reibung und Wärmeentwicklung durch die Vorspannung

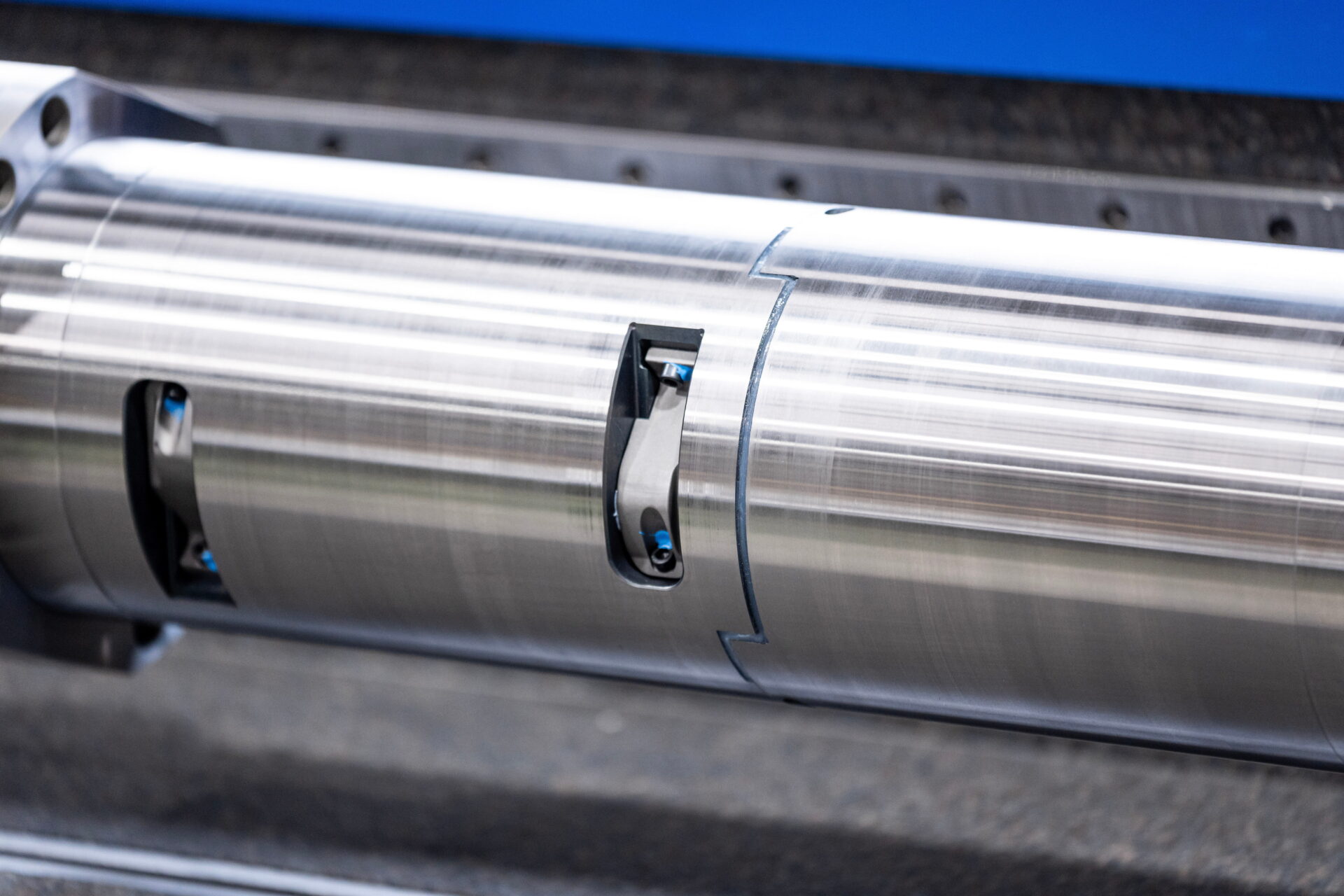

Doppelflanschmutter mit 2-Punk-Kontakt
Typische Anwendungen
Die 2-Punkt-Vorspannung wird vor allem in CNC-Fräsmaschinen, Positioniermaschinen und klassischen Werkzeugmaschinen eingesetzt. Dort sind hohe Steifigkeit und maximale Spielfreiheit gefragt, insbesondere bei wechselnden Belastungen und anspruchsvollen Bewarbeitungsprozessen.
Die Doppelmutter-Lösung sorgt für eine stabile, präzise Achsbewegung und unterstützt eine konstant hohe Fertigungsqualität.
4-Punkt-Vorspannung: Spielfrei mit einer einzigen Mutter
Bei der 4-Punkt-Vorspannung übernimmt eine einzige Mutter die Vorspannung, da die Kugeln hier an vier Punkten im Kontakt mit Spindel und Mutter stehen.
Dies wird meist durch größere Kugeln erreicht: Die Kugeln werden an vier Punkten elastisch vorgespannt, was zu einer spielfreien und zugleich kompakten Lösung führt.
Vorteile
- Kein Bedarf an Doppelmutter-Konstruktionen, wodurch sich eine kompaktere Bauweise ergibt
- Geringerer Montageaufwand
- Spielfrei in beide Bewegungsrichtungen
- Weniger Teile, geringeres Gewicht
Nachteile
- Etwas geringere Steifigkeit im Vergleich zu Doppelmutter-Systemen
- Eingeschränkte Anpassbarkeit der Vorspannung (in μ-Schritten)
Typische Anwendungen
Die 4-Punkt-Vorspannung eignet sich besonders für Robotik, Handling-Systeme und kompakte Präzisionsachsen. Überall dort, wo Bauraum begrenzt ist und gleichzeitig dynamische, spielfreie Bewegungen erforderlich sind, bietet die Einteilige Mutter konstruktive Vorteile. Das geringe Gewicht und die kompakte Bauweise unterstützen moderne, leistungsfähige Maschinenkonzepte.

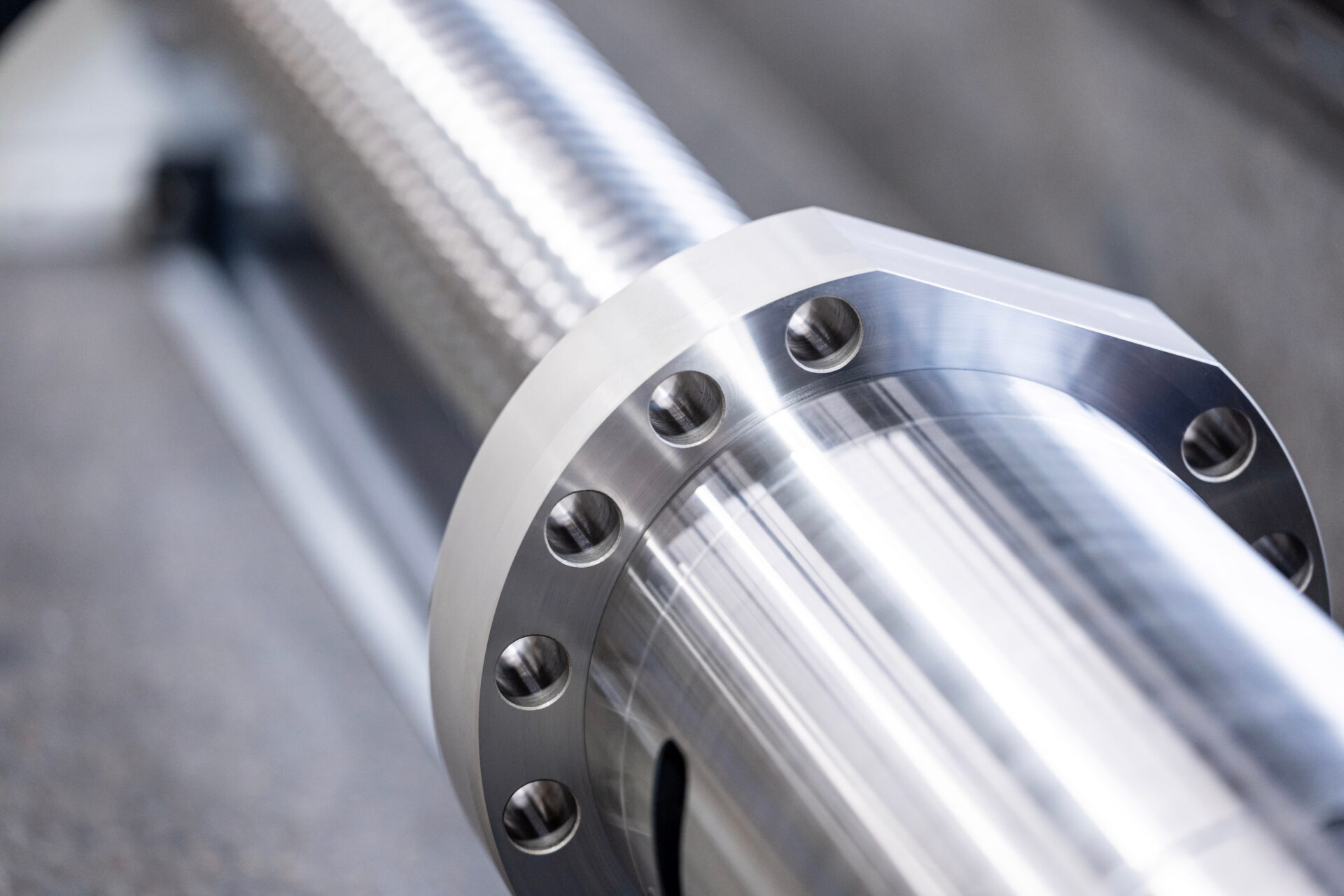

Einfachflanschmutter mit 4-Punkt-Kontakt
Vergleich: 2-Punkt- vs. 4-Punkt-Vorspannung
| Merkmal | 2-Punkt-Vorspannung | 4-Punkt-Vorspannung |
|---|---|---|
| Konstruktion | Zwei gegeneinander verspannte Mutterhälften | Eine Mutter mit spezieller Laufbahn |
| Kontaktpunkte pro Kugel | 2 | 4 |
| Baugröße | Größer | Kompakter |
| Vorspannung | Sehr hoch | Hoch |
| Montageaufwand | Höher | Geringer |
| Kosten | Mittel | Geringer |
| Anpassbare Vorspannung | Ja | Eingeschränkt |
| Einsatzgebiet | Werkzeugmaschinen, Achsenantriebe, Robotik, kompakte Systeme | Werkzeugmaschinen, Achsenantriebe, Robotik, kompakte Systeme |
Fazit: Die richtige Vorspannung für jede Anwendung
Beide Vorspannarten haben ihre Daseinsberechtigung – entscheidend sind die Anforderungen an Platz, Steifigkeit, Präzision und Dynamik.
Die 2-Punkt-Vorspannung kommt zum Einsatz, wenn höchste Steifigkeit und Belastbarkeit im Vordergrund stehen, etwa bei Werkzeugmaschinen und CNC-Achsen
Die 4-Punkt-Vorspannung wird eingesetzt, wenn kompakte Bauformen und geringeres Gewicht gefragt sind, wie bei Roboterachsen, Pick-and-Place-Systemen oder mobile Geräte.
Tipp aus der Praxis
Eine höhere Vorspannung führt zu unnötiger Reibung und Wärmeentwicklung, eine zu geringe zu Spiel und Ungenauigkeit.
Deshalb sollten Vorspannungswerte stets an die Belastung und Einsatzbedingungen angepasst werden – im Idealfall in enger Abstimmung mit dem Gewindetrieb-Hersteller.
