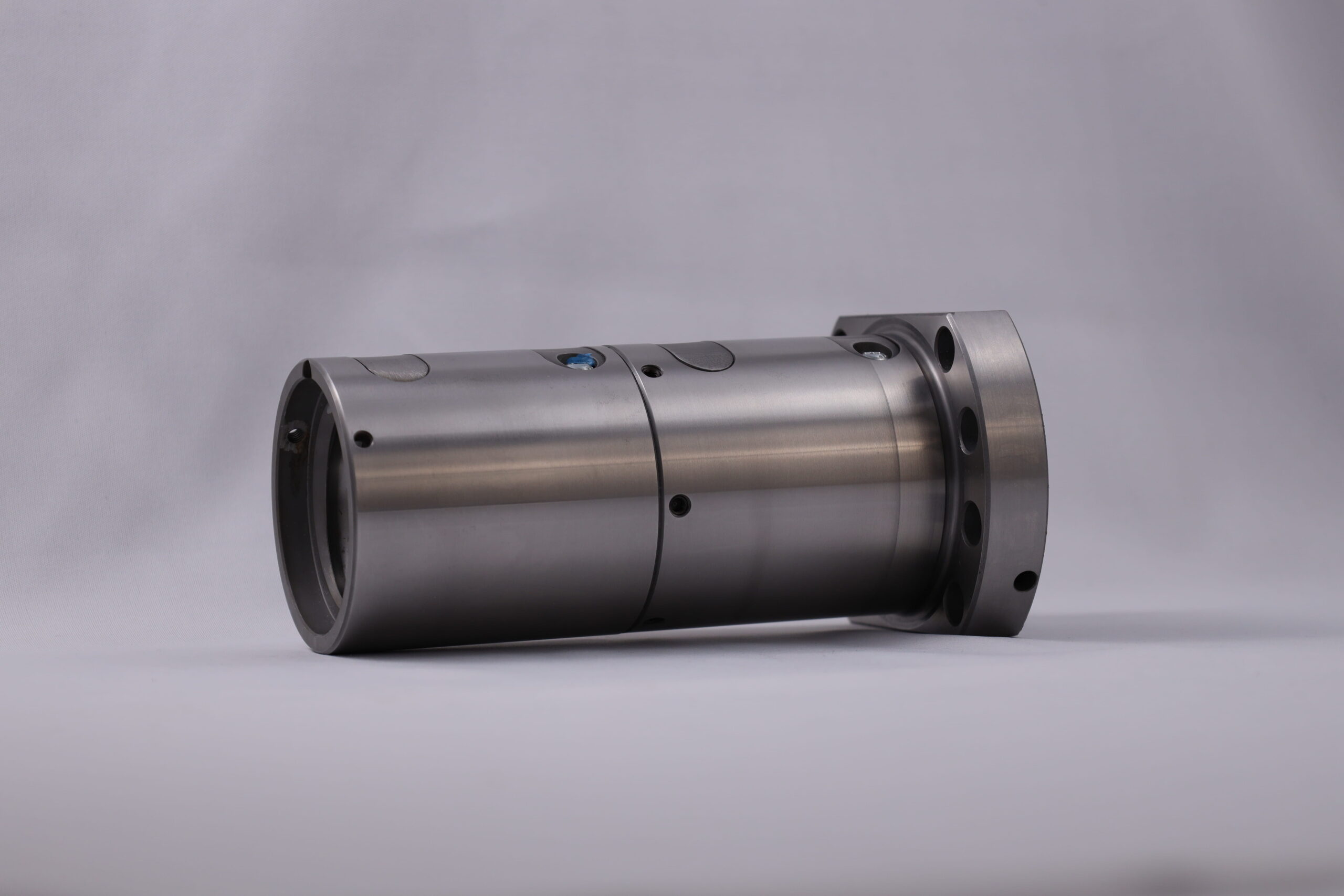

Doppelflanschmutter

Effiziente Kraftübertragung

Maximale Stabilität durch Doppel-Flansch

Die Doppelflanschmutter besteht im Gegensatz zur Einfachflanschmutter aus zwei gegeneinander verspannten Muttern, während der Flansch auch hier die Last gleichmäßig auf die Montagefläche verteilt.

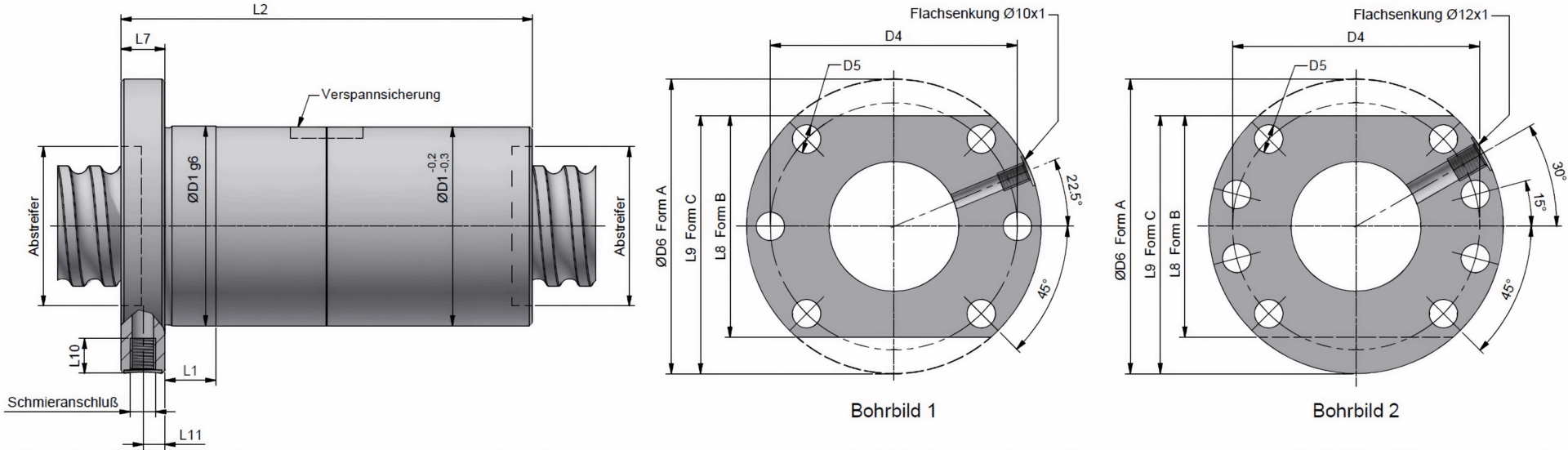

Nenn-Ø	Steigung	Spindel-Ø h6	Kugel-Ø Dw	Anzahl Umläufe i	cdyn. [kN]	cstat. [kN]	Zentr-Ø D1g6	Flansch-Ø D6	Teilkr-Ø D4	Mutterlg. L2	Flanschbreite L7	Kern-Ø	Bohrbild	Anz. Montagebohrungen	Bohr-Ø D5	Passm.lg. L1	Form B L8	Form C L9	Gew.tiefe L10	Abst. Schmierbohrung L11	Schmieranschluss	Statische axiale Steifigkeit bei Vorspannung 10% von Cdyn [N/µm]
16	5	16	2.38	4	10.49	16.76	28	48	38	85	10	14	1	6	5.5	10	40	44	8	5	M6	362.13
16	10	16	2.38	3	7.97	12.19	28	48	38	110	10	14	1	6	5.5	10	40	44	8	5	M6	264.19
16	16	16	2.38	2	5.32	7.64	28	48	38	115	10	14	1	6	5.5	10	40	44	8	5	M6	169.87
20	5	20	3.175	5	20.93	35.33	36	58	47	95	10	17.2	1	6	6.6	10	44	51	8	5	M6	558.86
20	10	20	3.175	3	13.03	20.27	36	58	47	110	40	17.2	1	6	6.6	10	44	51	8	5	M6	332.35
20	20	20	3.175	2	8.66	12.82	36	58	47	135	10	17.2	1	6	6.6	10	44	51	8	5	M6	212.24
25	5	24	3.5	5	25.94	46.81	40	62	51	95	10	20.9	1	6	6.6	10	48	55	8	5	M6	633.17
25	10	24	3.5	3	16.18	26.65	40	62	51	110	10	20.9	1	6	6.6	10	48	55	8	5	M6	381.88
25	20	24	3.5	2	10.82	16.75	40	62	51	135	10	20.9	1	6	6.6	10	48	55	8	5	M6	249.33
25	25	24	3.5	2	10.7	16.89	40	62	51	155	10	20.9	1	6	6.6	10	48	55	8	5	M6	242.23
32	5	30	3.5	5	28.65	58.86	50	80	65	105	12	26.9	1	6	9	10	62	71	8	6	M6	752.12
32	10	30	4.5	4	32.98	59.86	50	80	65	150	12	26.4	1	6	9	10	62	71	8	6	M6	655.77
32	10	30	6.35	4	51.83	83.03	56	86	71	150	14	25	1	6	9	20	65	75.5	8	7	M6	676.13
32	20	30	6.35	3	39.36	60.28	56	86	71	190	14	25	1	6	9	20	65	75.5	8	7	M6	508.02
32	32	30	6.35	2	26.24	37.61	56	86	71	200	14	25	1	6	9	20	65	75.5	8	7	M6	309.7
40	5	38	3.5	5	31.62	75.21	63	93	78	110	14	34.9	2	8	9	10	70	81.5	10	7	M8x1	903.02
40	10	38	6.35	4	58.43	106.83	63	93	78	160	14	33	2	8	9	20	70	81.5	10	7	M8x1	820.08
40	20	38	6.35	3	44.53	77.89	63	93	78	192	14	33	2	8	9	20	70	81.5	10	7	M8x1	605
40	20	38	8	3	66.74	110.19	70	100	85	210	14	31.3	2	8	9	25	75	87.5	10	7	M8x1	698.6
40	20	38	9.52	3	83.06	131.83	75	110	93	210	16	30.3	2	8	11	25	85	97.5	10	8	M8x1	719.06
40	40	38	8	2	44.29	68.29	70	100	85	250	14	31.3	2	8	9	25	75	87.5	10	7	M8x1	423.5
40	40	38	9.52	2	55.16	81.27	75	110	93	250	16	30.3	2	8	11	25	85	97.5	10	8	M8x1	432.83
50	5	48	3.5	6	40.88	115.99	75	110	93	130	16	44.9	2	8	11	16	85	97.5	10	8	M8x1	1275.24
50	10	48	7.5	5	109.96	225.74	75	110	93	185	16	40.8	2	8	11	16	85	97.5	10	8	M8x1	1339.01
50	20	48	7.5	4	89.43	177.08	75	110	93	240	16	40.8	2	8	11	20	85	97.5	10	8	M8x1	1074.71
50	20	48	8	4	98.31	192.98	82	118	100	250	16	41.3	2	8	11	25	92	105	10	8	M8x1	1136.98
50	30	48	7.5	4	88.83	177.57	75	110	93	330	16	40.8	2	8	11	20	85	97.5	10	8	M8x1	1107.43
50	30	48	8	4	97.69	193.67	82	118	100	330	16	41.3	2	8	11	25	92	105	10	8	M8x1	1131.07
50	50	48	7.5	4	88.03	177.35	75	110	93	410	16	40.8	2	8	11	20	85	97.5	10	8	M8x1	1086.53
50	40	48	8	4	96.84	193.64	82	118	100	410	16	41.3	2	8	11	25	92	105	10	8	M8x1	1110.01
50	50	48	7.5	3	66.74	128.97	75	110	93	400	16	40.8	2	8	11	20	85	97.5	10	8	M8x1	797.62
50	50	48	8	3	73.44	141.47	82	118	100	400	16	41.3	2	8	11	25	92	105	10	8	M8x1	815.49
63	5	60	3.5	6	44.56	145.31	90	125	108	130	18	56.9	2	8	11	16	95	110	10	9	M8x1	1473.46
63	10	60	7.5	6	143.62	346.58	90	125	108	210	18	52.8	2	8	11	16	95	110	10	9	M8x1	1893.8
63	20	60	7.5	4	99.29	225.31	90	125	108	250	18	52.8	2	8	11	25	95	110	10	9	M8x1	1302.13
63	20	60	9.52	6	199.34	446.77	95	135	115	350	20	52.3	2	8	13.5	25	100	117.5	10	10	M8x1	2049.42
63	40	60	7.5	4	98.28	224.06	90	125	108	420	18	52.8	2	8	11	25	95	110	10	9	M8x1	1298.65
63	40	60	9.52	4	136.84	289.54	95	135	115	430	20	52.3	2	8	13.5	25	100	117.5	10	10	M8x1	1382.92
63	50	60	7.5	3	74.79	163.16	90	125	108	420	18	52.8	2	8	11	25	95	110	10	9	M8x1	965.08
63	50	60	9.52	3	104.17	211.94	95	135	115	420	20	52.3	2	8	13.5	25	100	117.5	10	10	M8x1	1028.98
80	10	80	6.35	6	115.85	353.24	105	145	125	225	20	75	2	8	13.5	16	110	127.5	10	10	M8x1	2009.7
80	10	80	7.5	6	162.34	467.87	108	148	128	225	20	72.8	2	8	13.5	16	113	130.5	10	10	M8x1	2254.84
80	20	80	12.7	4	232.11	510.74	125	165	145	300	25	69.5	2	8	13.5	25	130	147.5	10	12.5	M8x1	1724.2
80	20	80	12.7	6	334.85	789.94	125	165	145	350	25	69.5	2	8	13.5	25	130	147.5	10	12.5	M8x1	2642.26
80	40	80	12.7	4	230.82	513.01	125	165	145	440	25	69.5	2	8	13.5	25	130	147.5	10	12.5	M8x1	1820.96
80	60	80	12.7	3	175.37	372.63	125	165	145	480	25	69.5	2	8	13.5	25	130	147.5	10	12.5	M8x1	1309.81
100	10	100	6.35	6	126.31	441.88	125	165	145	230	22	95	2	8	13.5	16	130	148	10	11	M8x1	2249.17
100	10	100	7.5	6	177.59	589.1	128	168	148	230	22	92.8	2	8	13.5	16	133	150.5	10	11	M8x1	2543.14
100	20	100	12.7	4	256.88	641.48	150	202	176	300	30	89.5	2	8	17.5	25	155	178.5	10	15	M8x1	2065.5
100	20	100	12.7	6	370.59	993.27	150	202	176	380	30	89.5	2	8	17.5	25	155	178.5	10	15	M8x1	3142
100	40	100	12.7	4	255.95	644.68	150	202	176	450	30	89.5	2	8	17.5	25	155	178.5	10	15	M8x1	2137.84
120	10	120	7.5	6	190.7	707.82	150	202	176	235	25	112.8	2	8	17.5	25	155	178.5	10	12.5	M8x1	2777.8
120	20	120	12.7	4	277.63	779.02	170	222	196	310	30	109.5	2	8	17.5	25	175	198.5	10	15	M8x1	2356.49
120	20	120	12.7	6	400.52	1196.35	170	222	196	390	30	109.5	2	8	17.5	25	175	198.5	10	15	M8x1	3494.11
120	40	120	12.7	4	276.92	775.89	170	222	196	470	30	109.5	2	8	17.5	25	175	198.5	10	15	M8x1	2477.42
160	20	160	12.7	4	311.85	1040	210	275	243	320	40	149.5	2	8	22	25	215	245	10	20	M8x1	2794.25
160	20	160	12.7	6	449.89	1609.19	210	275	243	400	40	149.5	2	8	22	25	215	245	10	20	M8x1	4208.27
160	40	160	12.7	4	311.4	1044.63	210	275	243	480	40	149.5	2	8	22	25	215	245	10	20	M8x1	3023.47
